LH100.3208.33L
Klemmhalter
Materialnummer LH100320833L

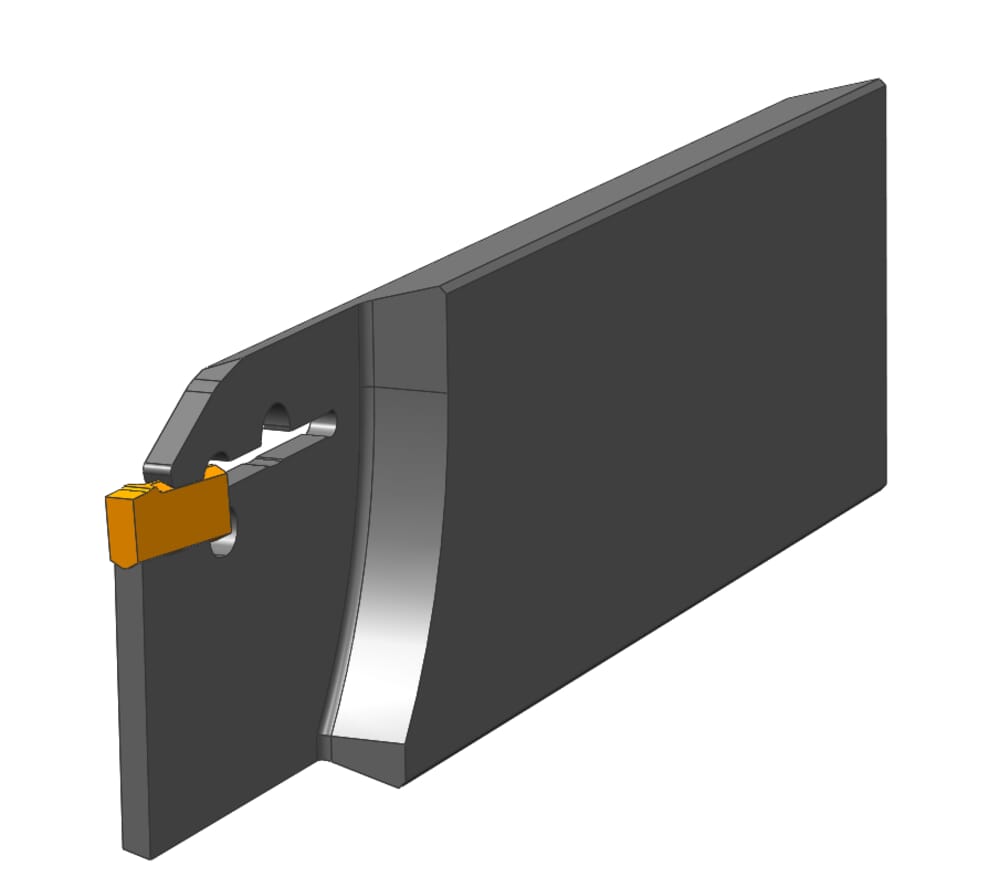

HORN Klemmhalter LH100.3208.33L zum Drehen
Bitte beachten:Technologieinformationen

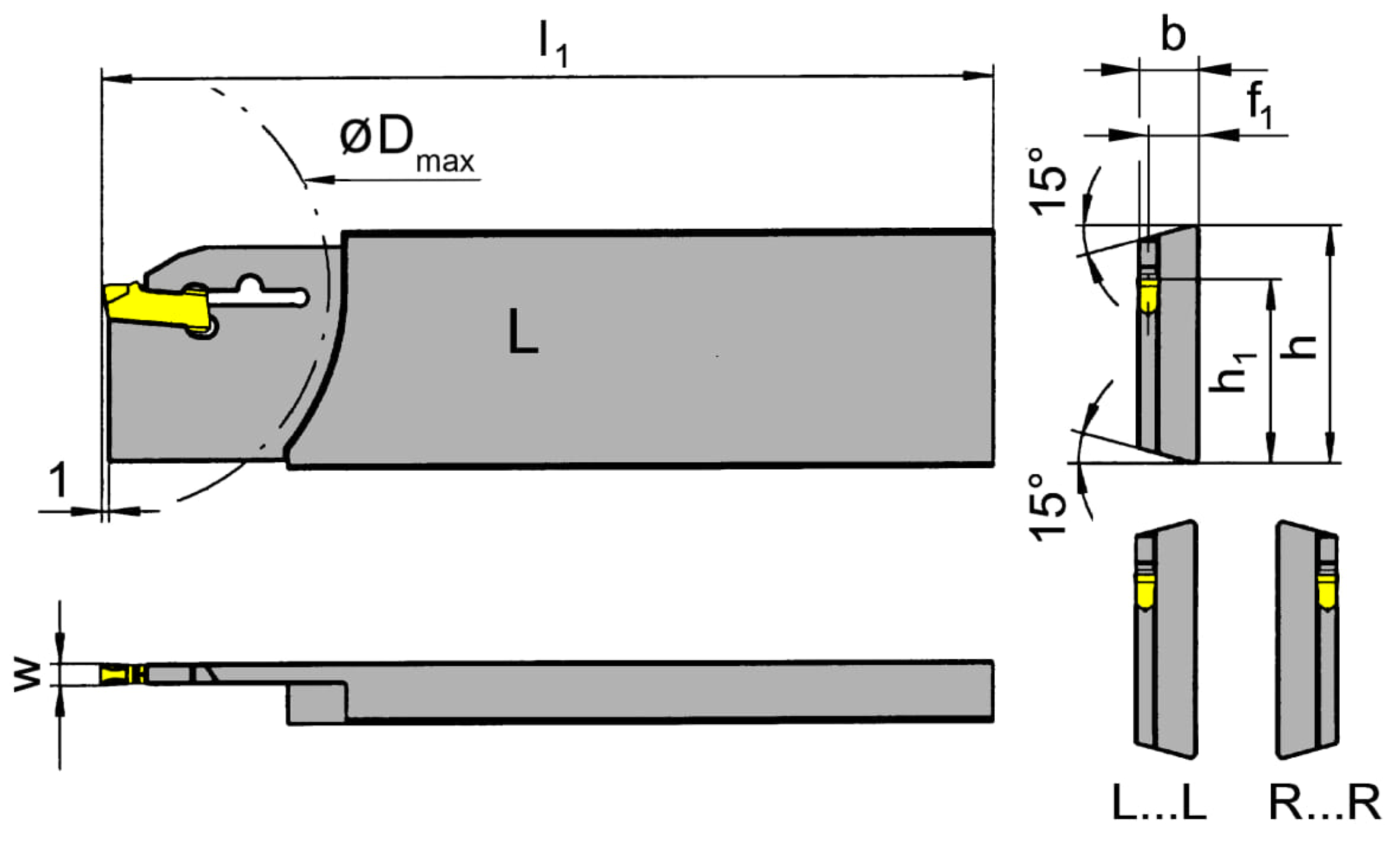

Spitzenhöhe (h1)
24.8
mm
eclass-shortcut
21-18-10-04
Plattensitzgröße (Größe)
3
ISO_CCTMS
PMU01C0320$$$$
DIN_CCTMS
PMU03200105
Katalog_CCTWS
100038
DIN_CCTWS
HORN-100030058N
ISO_CCTWS
HORN100030058N$$$$$
Maximaler Werkstückdurchmesser (Dmax)
68
mm
Maximale Ein-, Abstechtiefe (tmax)
34
mm
Kopfhöhe (h)
32
mm
Gesamtlänge (inkl. Schneidplatte) (l1)
112
mm
Einstellmaß (f1)
6.75
mm
Breite / Dicke Schwert (b)
7.9
mm
| Downloads | |
|---|---|
| LH100320833L.DXF | Download |
| LH100_3208_33L_20171121_222017110.STP | Download |
| Alle Dateien herunterladen | |
