R842.2020.K1.IK
Grundträger
Materialnummer R8422020K1IK

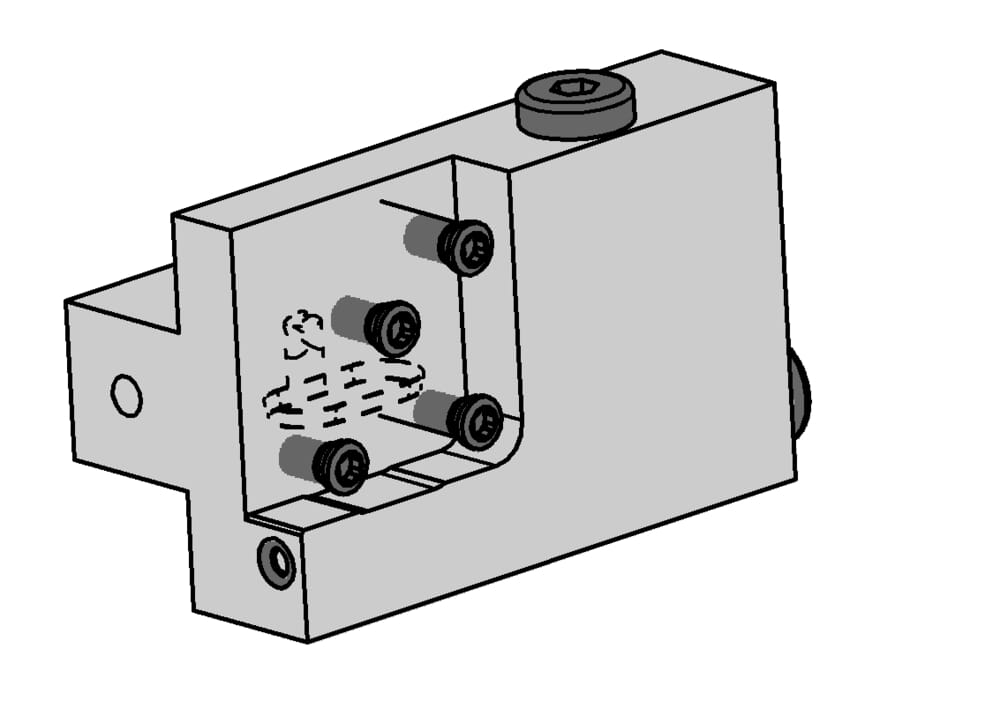

HORN Grundträger R842.2020.K1.IK zum Drehen
Bitte beachten:Technologieinformationen
Grundhalterbreite (b3)
40
mm
ISO_CCTMS
VKT01A2020$$$$
DIN_CCTMS
VKT20200115
Katalog_CCTWS
842001;842002
DIN_CCTWS
HORN-84200193;HORN-84200293
ISO_CCTWS
HORN84200193$$;HORN84200293$$
Maß Schaft zu Anlage Kassette (h1)
1
mm
Maß Schaft zu Außenkante Halter (h2)
15
mm
Grundhalterhöhe (h3)
50
mm
Maß zur Anlage Kassette (b2)
30.2
mm
Schafthöhe (h)
20
mm
Schaftbreite (b1)
20
mm
Länge (l)
80
mm
| Downloads | |
|---|---|
| R8422020K1IK_20230113_165413624.STP | Download |
| Alle Dateien herunterladen | |
